Thông số Kỹ Thuật.

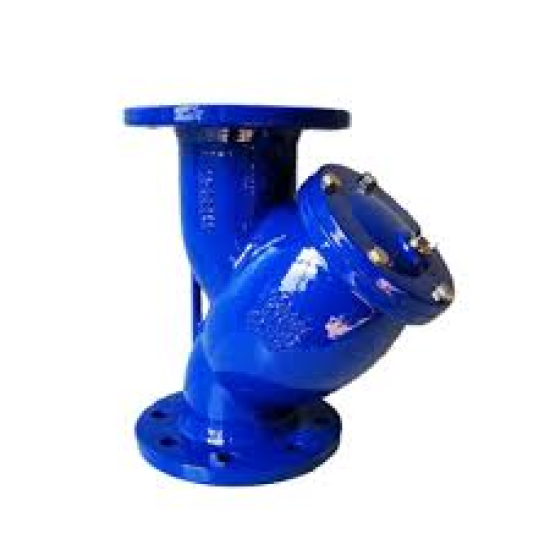

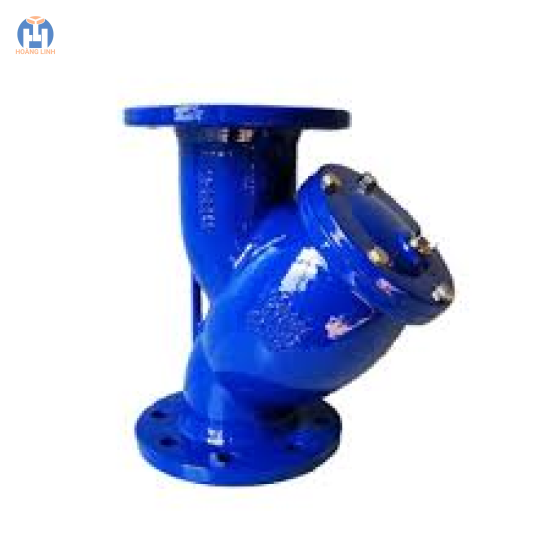

-Là loại van lọc chữ Y, 2 mặt bích.

-Thiết kế gọn nhẹ, tiếp dẫn chất lỏng tốt.

-Công dụng chính là lọc rác, mảnh vỡ các loại trong nước.

-Đường kính cổng xả: DN65 mm.

-Áp suất làm việc PN: 10/16/20 kgf/cm².

-Nhiệt độ làm việc: -10ºC ~ 80ºC.

-Thân và vỏ van được làm từ gang cầu chất lượng cao, bền hơn và cho trọng lượng nhẹ hơn 20-30% so với loại van làm từ gang xám thông thường.

-Linh kiện ốc, đai ốc, vít làm từ thép carbon, làm kín bằng vòng đệm bằng cao su NBR.

-Screen làm từ thép không gỉ AISI 304.

-Toàn bộ thân van được sơn phủ một lớp Epoxy dày.

-Van được sản xuất theo tiêu chuẩn ISO 7259-1988.

-Mặt bích thiết kế theo chuẩn: GB/T17241.6-1998, ISO 7005.2-1998, EN 1092.2-1997.

Cấu Tạo Y Lọc Y Lọc DN65

-Lọc y gồm có 2 phần chính là thân van và phần lưới lọc.

-Thân van: là toàn bộ phần bao bọc bên ngoài, được sản xuất từ nhiều dạng vật liệu như Gang, Đồng, Inox, Nhựa,…

-Có nhiệm vụ liên kết với đường ống theo dạng lắp ren hoặc kết nối mặt bích, để cho phép dòng chảy lưu chất đi qua được kín hoàn toàn, tránh rò rỉ và thất thoát.

-Lưới lọc Rác: Sản xuất từ vật liệu thép không gỉ, được đặt nghiêng so với thân van 1 góc 45 độ.

-Nó cho phép chất lỏng đi qua và giữ lại những cặn ra lẫn trong lưu chất.

Ứng dụng Y Lọc DN65

-Y lọc hiện nay được ứng dụng cho việc đặt trước hệ thống , trước các thiết bị như bơm, đồng hồ, van… để đảm bảo cho nguồn chất lỏng khi tiếp xúc với thiết bị và hệ thống có còn các tạp chất rắn hay rác gây tắc dòng chảy, y lọc giúp cho hệ thống hoạt động an toàn và đạt hiệu quả tối đa. Van này được thiết kế cho khả năng thích nghi với các hệ thống như:

-Nước sạch, nước thải

-Lọc hoá dầu, hoá chất

-Thực phẩm, đồ uống

-Hay trên một số đường ống dẫn môi chất lỏng khác.
