Van xả tràn | Deluge valve – Cấu tạo và nguyên lý hoạt động của van xả tràn

1. Van xả tràn – deluge valve là gì?

Van xả tràn hay deluge valve là một loại van điều khiển tự động trong hệ thống chữa cháy nước hoặc foam, hoạt động theo cơ chế màng ngăn – “Diaphragm Style” hoặc chốt cơ khí – “Mechanical Latching” (hiện nay ít dùng). Ở trạng thái bình thường nước được giữ lại ở trong valve và được điều khiển bởi hệ thống xả (trim).

Van thường được sử dụng trong các hệ thống chữa cháy cố định với hệ thống đường ống khô, khi van mở cho phép nước chảy vào trong đường ống và đi ra ngoài thông qua các đầu phun hở (hệ thống xả tràn-deluge system) hoặc đầu phun kín (hệ thống tác động trước-preaction) đã được kích hoạt. Van xả tràn với ưu điểm là mở nhanh cung cấp khả năng phân phối một lượng nước lớn trong khoảng thời gian ngắn, nên nó được áp dụng để bảo vệ chữa cháy cho các khu vực có độ nguy hiểm cao như: phòng máy biến áp, kho lưu trữ, kho sân bay, nhà máy hóa chất, băng chuyền sản xuất…

2 Cấu tạo và nguyên lý hoạt động van xả tràn

Van xả tràn kiểu màng ngăn có cấu tạo gồm 3 thành phần cơ bản:

• Thân van
• Màng ngăn
• Nắp van

Nguyên lý hoạt động van xả tràn

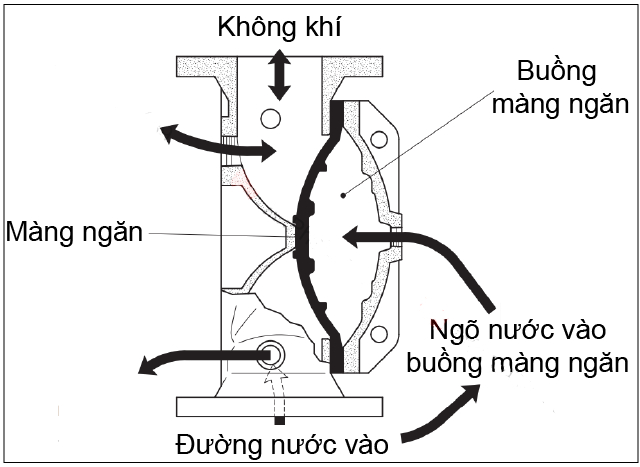

Van xả tràn hoạt động dựa trên áp suất trong buồng màng ngăn để giữ cho màng ngăn chống lại áp lực từ đường nước vào. Ở trạng thái bình thường, áp lực trong buồng màng ngăn được tạo ra bởi lượng nước đi vào buồng thông qua đường ống dẫn kết nối với valve điều khiển chính của hệ thống.

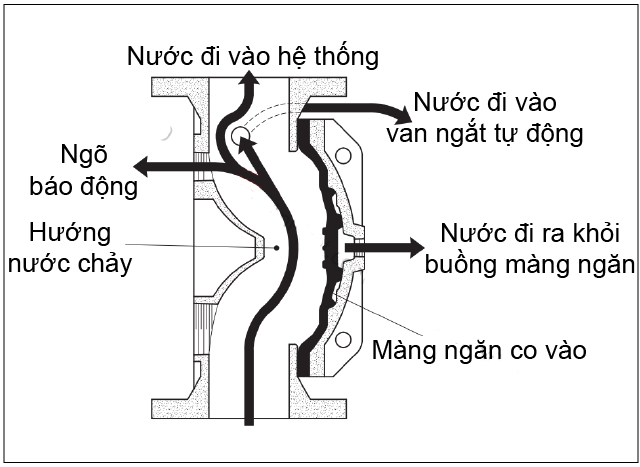

Khi đường ống dẫn nước vào buồng màng ngăn được mở ra bởi hệ thống phát hiện cháy (đầu phun, đầu báo, nút khẩn…), nước xả ra khỏi buồng màng ngăn nhanh hơn quá trình tự làm đầy của nó thông qua bộ trim. Điều này làm cho áp suất trong buồng màng ngăn giảm xuống nhanh chóng, dẫn đến áp lực tác động lên màng ngăn cũng giảm xuống. Dưới áp lực từ đường nước cấp vào, màng ngăn co lại cho phép nước đi vào trong hệ thống đường ống.

3. Một số tính năng nổi trội của Deluge Valve

Là một thiết bị được tin tưởng sử dụng trong các hệ thống pccc, van xả tràn được đánh giá có rất nhiều ưu điểm tuyệt vời, cụ thể như sau:

• Deluge Valve có khả năng cảm biến nhiệt vô cùng nhanh nhạy, giúp phát hiện sự cố cháy nhanh chóng, kịp thời.
• Tự động cấp nước đến các vòi phun để dập tắt đám cháy trước khi lực lượng chức năng kịp thời có mặt.
• Truyền tín hiệu đến vòi báo cháy để thông báo cho người dân rời khỏi khu vực nguy hiểm.
• Thực hiện kiểm soát áp suất và điều tiết lưu lượng vòi phun hiệu quả, tránh gây lãng phí nước hay áp lực quá cao làm hư hỏng đường ống và các thiết bị đi kèm.
• Van tràn ngập vận hành hoàn toàn tự động, giúp quá trình xử lý sự cố diễn ra nhanh chóng hơn, có lắp đặt kèm tay gạt để vận hành thủ công khi cần thiết.
• Có thiết kế hiện đại, chắc chắn, thân van được sản xuất từ chất liệu gang, thép với khả năng chịu lực tốt, có độ bền cao, thích hợp với nhiều điều kiện môi trường.
• Trên bề mặt van xả tràn bao giờ cũng được sơn epoxy màu đỏ với khả năng chống oxy hóa tốt, bảo vệ tính thẩm mỹ cao hệ thống sử dụng.
• Sản xuất tuân thủ tiêu chuẩn ISO, các tiêu chuẩn quan trọng trong lĩnh vực chữa cháy nên có thể hoàn toàn yên tâm khi sử dụng.
• Van xả tràn ngập có kích thước đa dạng từ DN50, DN100,… đến DN400, thích hợp với nhiều thiết kế hệ thống khác nhau.
• Lắp đặt chắc chắn vào đường ống bằng phương thức mặt bích theo nhiều tiêu chuẩn quốc tế như JIS, DIN, BS, ANSI,… ngăn chặn tình trạng rò rỉ hiệu quả, dễ dàng tháo lắp thiết bị để bảo trì.
• Tuổi thọ sử dụng lâu dài theo thời gian, ít xảy ra tình trạng hư hỏng.

Tuy nhiên, trong quá trình sử dụng, cũng cần ghi nhớ một số lưu ý nhỏ sau đây để giúp quá trình sử dụng được tối ưu hóa hơn:

• Deluge Valve được sử dụng chủ yếu trong môi trường nước, không thích hợp sử dụng trong môi trường chất rắn, hóa chất ăn mòn, khí nén, hơi nóng,…
• Cấu tạo của van tràn ngập tương đối phức tạp với nhiều chi tiết, bộ phận, điều này có thể gây khó khăn cho quá trình lắp đặt thiết bị.
• Giá thành cao hơn so với các thiết bị van công nghiệp thông thường khác.

4. Ứng dụng của van xả tràn

Như đã đề cập, van xả tràn là một thiết bị được được lắp đặt chủ yếu trong các hệ thống pccc. Ngoài ra, một số vị trí, lĩnh vực cũng có thể sử dụng thiết bị này là:

• Lắp đặt tại các nhà máy sản xuất, khu công nghiệp,…
• Lắp đặt tại các chung cư, tòa nhà cao tầng, những nơi công cộng như bệnh viện, trường học, trung tâm thương mại, khách sạn,…
• Lắp đặt trong các kho chứa, bãi chứa, nơi có nhiều hàng hóa, thiết bị, máy móc, giấy tờ,…
• Lắp đặt tại các hệ thống xăng dầu, chất đốt, khí gas,…
• Lắp đặt trong các nhà máy hóa chất, phòng nghiên cứu,…
• Lắp đặt trong các nhà máy thủy điện, nhiệt điện,…
• Lắp đặt trong các hệ thống chiller, HVAC,…
• Lắp đặt trong các hệ thống sản xuất tự động hóa, vận hành điện, vận hành nhiên liệu,… để ngăn chặn các sự cố cháy nổ.
• Lắp đặt trong các hệ thống khai thác khoáng sản.
• Lắp đặt trong các hệ thống khí nén, hơi nóng,…
• Lắp đặt trong các hệ thống chữa cháy gia đình.

5.Các loại van xả tràn tốt nhất thị trường

Ngày nay, van xả tràn (Deluge Valve) là một thiết bị vô cùng quan trọng và giữ vai trò không thể thiếu trong các hệ thống PCCC tự động, chúng được xem như là một thiết bị bảo vệ hiệu quả khi có sự cố cháy bất ngờ xảy ra, đảm bảo an toàn về tính mạng và tài sản của con người.

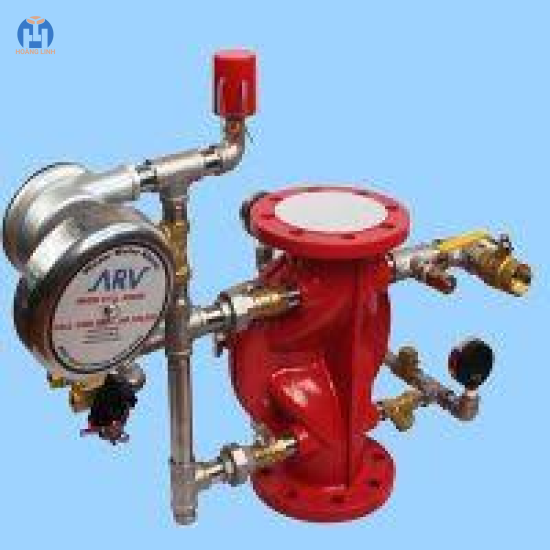

Van xả tràn ARV (Malaysia)

ARV là một thương hiệu uy tín đến từ Malaysia, được đánh giá là một trong những hãng sản xuất van công nghiệp chất lượng hàng đầu Đông Nam Á, các sản phẩm từ hãng luôn được đón nhận nhiệt tình từ người tiêu dùng và đang có mặt tại nhiều thị trường lớn trên khắp thế giới.

Bên cạnh các dòng van công nghiệp thông thường, ARV còn chuyên sản xuất các loại van chữa cháy vô cùng chất lượng. Sở hữu một một lực lượng chuyên gia giàu kinh nghiệm và ứng dụng các tiến bộ kỹ thuật vào trong quá trình sản xuất, các thiết bị của AVR không có thiết kế chắc chắn, hiện đại mà còn có độ bền cao và khả năng ứng dụng không hề tốn kém bất kỳ một dòng van nhập khẩu nào.

Van xả tràn ARV được sản xuất với đầy đủ kích thước từ DN50, DN100, DN200,… toàn bộ thân bên sản xuất và chất liệu ngang cầu được lựa chọn kỹ càng. Cũng tương tự như các dòng van chữa cháy khác, trên bề mặt thiết bị sẽ được sơn một lớp epoxy màu đỏ nhằm chống gỉ hiệu quả.

Một bộ phận cảm ứng nhiệt vô cùng nhanh nhạy được lắp đặt bên ngoài thân van, chúng có khả năng phát hiện đám cháy vô cùng chuẩn xác, từ đó đưa ra các biện pháp xử lý kịp thời nhằm giải quyết đám cháy một cách nhanh chóng nhất. Chính vì khả năng hoạt động vượt trội của mình, thiết bị này hiện đang nhận được rất nhiều đánh giá cao từ các chuyên gia, được người sử dụng ưu tiên lựa chọn để lắp đặt trong các hệ thống, tòa nhà,…

Nếu quý khách hàng có nhu cầu muốn được tư vấn kỹ hơn về sản phẩm này cũng như muốn nhận được báo giá chi tiết, hãy liên hệ ngay với Hoàng Linh theo hotline để được hỗ trợ. Chúng tôi hiện đang phân phối chính hãng các sản phẩm đến từ ARV với đầy đủ bảo hành và giá cả vô cùng cạnh tranh.
