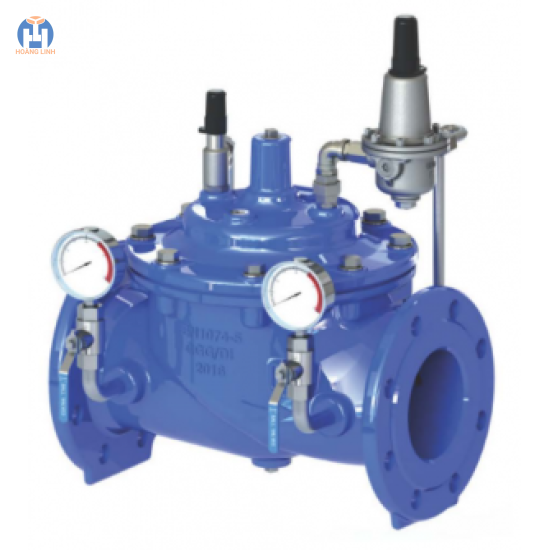

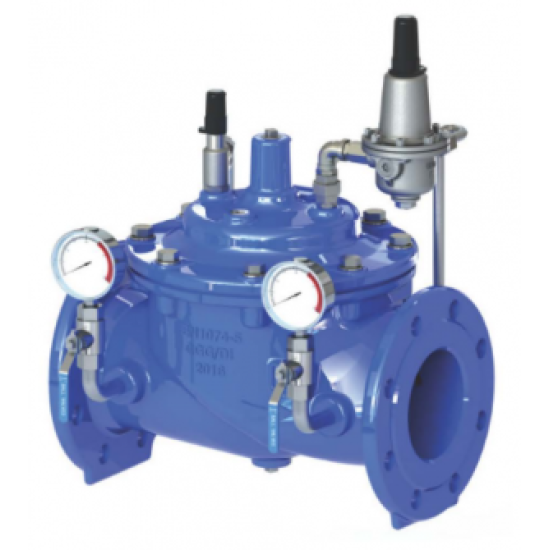

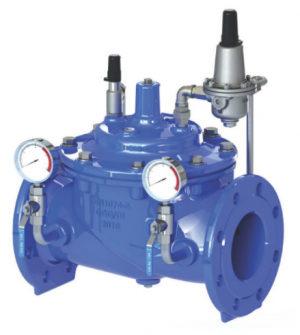

THÔNG SỐ KỸ THUẬT
- Thân van bằng gang dẻo GGG50
- Đế van bằng thép không gỉ SS304/316
- Trục van bằng thép không gỉ SS304/316
- Lò xo bằng thép không gỉ SS304/316
- Màng van: EPDM gia cố nilong
- Bulong, đai ốc: thép không gỉ
- Pilot, bộ phụ kiện ống, lọc Y, van bi: Thép không gỉ
Hướng dẫn lắp đặt:
- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
- Van phải được lắp đặt cùng trục đường nước chính của hệ thống.
- Lắp van theo đúng chiều hoạt động của van (mũi tên trên thân van là hướng chỉ dòng chảy của nước)
- Để việc lắp đặt và bảo trì được thuận lợi và đơn giản, nên lắp thêm van chặn ở đầu vào (như van cổng, van bi, van bướm) để có thể đóng đường nước trên hệ thống.
- Để van hoạt động hiệu quả, nên lắp đặt thêm van xả khí trước van giảm áp
- Áp lực đầu ra được điều chỉnh bằng vít trên Pilot. Xoay vít theo chiều kim đồng hồ thì áp suất đầu ra sẽ tăng lên, ngược lại xoay vít ngược chiều kim đồng hồ thì áp suất đầu ra sẽ giảm xuống.
- Điều chỉnh áp suất đầu ra theo tỷ lệ giảm áp 3:1 để đạt hiệu quả cao nhất và tránh nguy cơ xâm thực van. Nếu áp suất đầu ra mong muốn thấp hơn tỷ lệ giảm áp 3:1 thì áp suất phải được giảm dần thông qua việc lắp 2 van giảm áp trong hệ thống.
Sơ đồ lắp đặt:
