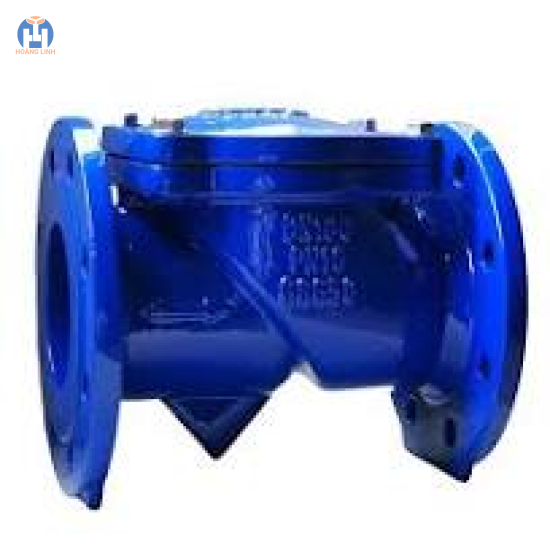

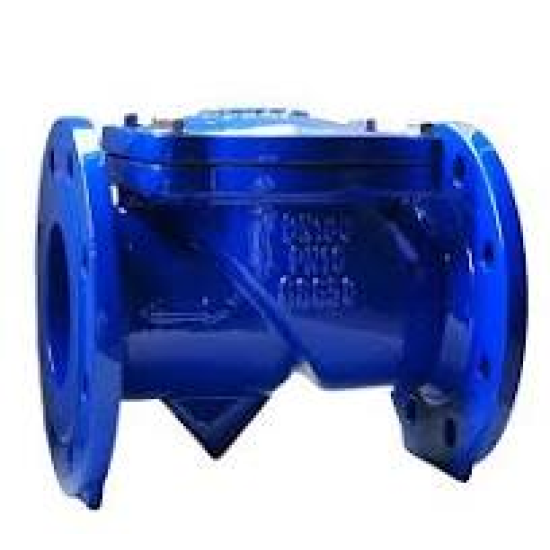

Van một chiều lá lật là gì?

 Van một chiều lá lật hay van 1 chiều lá lật là được lắp trên đường ống dẫn lưu chất với chức năng cho dòng chất hơi, khí nén, dầu thủy lực… đi theo một chiều duy nhất, ngăn cản dòng chảy ngược hay rò rỉ về bơm hay thiết bị gây hư hỏng, sự cố. Thay vì đóng mở bằng cách xoay quanh trục như các loại van khác thì chiếc lá bên trong van sẽ lật lên hoặc xuống để lưu chất đi qua.

Ưu điểm.

-Van 1 chiều lá lật đóng mở tự động dựa trên áp suất dòng chảy.

-Ngăn chặn lưu chất chảy ngược lại rất tốt, nhất là khi máy bơm đặt trên cao.

-Dùng được cho hệ thống khí nén và các loại chất lỏng, kể cả môi chất có độ ăn mòn cao.

-Kích cỡ đa dạng thích hợp cho nhiều đường ống lớn, nhỏ khác nhau.

-Có thể lựa chọn loại van một chiều lá lật lắp bích hoặc nối ren.

-Thiết kế van nhỏ gọn, không chiếm nhiều diện tích lắp đặt.

-Cấu tạo đơn giản, dễ dàng lắp đặt, kiểm tra bảo trì.

Thông số kỹ thuật van một chiều lá lật.

-Vật liệu : Gang, nhựa, đồng, inox

-Kiểu lắp : Mặt bích, ren, rắc co

-Nhiệt độ : 0 ~ 200 độ C tùy vào vật liệu

-Tiêu chuẩn mặt bích : DIN, JIS, ANSI, PN16

-Áp lực : PN10, PN16, PN25

-Thời gian bảo hành : 12 tháng

-Kích thước : DN15 – DN1500

Cấu tạo.

-Thân van (Body): Thường được làm từ gang, thép, inox hoặc nhựa, chứa các bộ phận bên trong van và kết nối với đường ống.

-Lá van (Disc/Flapper): Bộ phận chính đóng mở van, có dạng hình tròn hoặc hình chữ nhật.

-Bản lề (Hinge): Kết nối lá van với thân van, cho phép lá van xoay.

-Nắp van (Bonnet): Đậy kín các bộ phận bên trong van, có thể tháo rời để bảo trì.

-Gioăng/Phớt (Seal): Ngăn chặn rò rỉ chất lỏng/khí.

Nguyên lý hoạt động.

-Khi có dòng chảy: Dòng chảy tác động lên lá van một lực đẩy, khiến lá van xoay quanh bản lề và mở ra, cho phép dòng chảy đi qua.

-Khi dòng chảy dừng hoặc đảo ngược: Lực đẩy của dòng chảy giảm hoặc biến mất, trọng lực của lá van và áp suất ngược của dòng chảy sẽ tác động lên lá van, khiến nó đóng lại, ngăn chặn dòng chảy ngược.

Ứng dụng.

–Hệ thống phòng cháy chữa cháy trung tâm, phân xưởng,….

-Các hệ thống cung cấp nước khu công nghiệp, khu dân cư, nhà cao tầng.

-Các hệ thống của nhà máy xử lý nước sạch, nước thải….

-Hệ thống bơm nước hộ gia đình cá nhân nhỏ lẻ.

-Hệ thống bơm nước tưới tiêu mương máng nội đồng.

-Các hệ thống làm việc của tàu biển, dàn khoan hóa chất.

-Hệ thống nghiên cứu, sản xuất hóa chất, ..v..v..

Các loại van 1 chiều lá lật phổ biến.

–Van một chiều lá lật mặt bích (Flanged Swing Check Valve): Kết nối với đường ống bằng mặt bích, thường được sử dụng cho các đường ống lớn.

–Van một chiều lá lật ren (Threaded Swing Check Valve): Kết nối với đường ống bằng ren, thường được sử dụng cho các đường ống nhỏ.

–Van một chiều lá lật inox: Chế tạo từ inox, chống ăn mòn, phù hợp với môi trường khắc nghiệt.

–Van một chiều lá lật gang: Chế tạo từ gang, giá thành rẻ, phù hợp với các ứng dụng thông thường.
