Mô tả chung

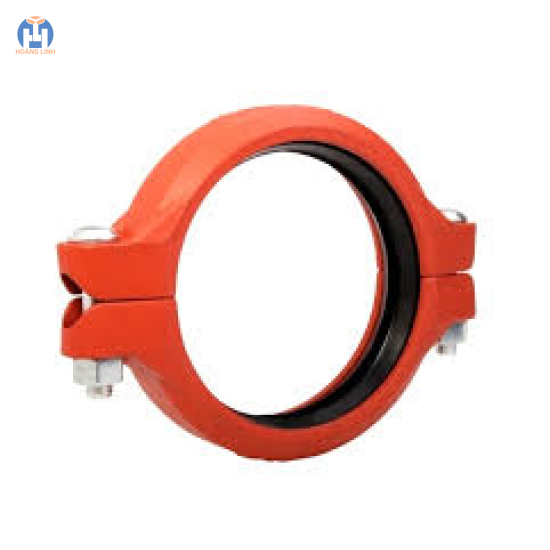

Kẹp khớp nối có rãnh có thể là khớp nối mềm hoặc khớp nối cứng.Khớp nối linh hoạt loại có rãnh được thiết kế để kết nối các hệ thống ống có rãnh.Để thực hiện vai trò của khớp nối ống có rãnh / khớp nối ống, khớp nối cứng được thiết kế để nối các ống có rãnh với nhau để không có chuyển động tương đối giữa chúng.Khi cần căn chỉnh chính xác hai đường ống / trục có rãnh, các khớp nối có rãnh cứng thường được sử dụng.Sự sai lệch hướng tâm hoặc lệch trục nghiêm trọng có thể gây ra ứng suất cao và dẫn đến hỏng hóc sớm.
Thông số kỹ thuật
- Tùy chọn định mức áp suất: 300 psi (21 bar) / 600 psi / 1200 psi / 1500 psi / 1800 psi.
- Dải kích thước (Đường kính): DN 25 đến DN300 |1 đến "
- Phạm vi nhiệt độ hoạt động: -50 ℃ đến 150 ℃
- Tiêu chuẩn: ANSI / AWWA / ASTM / ANSI / NSF61
Vật liệu nhà ở khớp nối nhanh:
Nylon, composite khác, vật liệu nhựa theo yêu cầu.
Bu lông & Đai ốc:
- Loại bu lông và đai ốc bằng thép không gỉ 304 theo tiêu chuẩn ASTM F-593
- Loại bu lông và đai ốc bằng thép không gỉ 316 theo tiêu chuẩn ASTM F-593
- Loại 316 bu lông theo dõi bằng thép không gỉ ASTM A193 B-8M với đai ốc nặng bằng đồng silicon theo tiêu chuẩn ASTM B98 C65100
Gioăng cao su hoặc con dấu:
Gioăng đệm có hình chữ C, được làm bằng gioăng tiêu chuẩn EPDM (ethylene propylene diene monomer) cho nước lạnh, nước nóng, axit hiếm, không khí không chứa dầu và nhiều sản phẩm hóa chất (-50 ~ 150). Nó không thích hợp cho môi trường như dầu mỏ
Bảng dữliệu
| Trên danh nghĩa kích thước |
Đường ống OD |
Sức ép Xếp hạng |
Đầu ống tách biệt |
Kích thước | ||
| MỘT | NS | NS | ||||
| mm | mm | psi | mm | mm | mm | mm |
| trong | trong | quán ba | trong | trong | trong | trong |
| 25 1 |
33.4 1.315 |
300 20,67 |
0-1,6 0-0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
| 32 1,25 |
42,20 1.660 |
300 20,67 |
0-1,6 0-0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
| 40 1,5 |
48,30 1.900 |
300 20,67 |
0-1,6 0-0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
| 50 2 |
60,30 2.375 |
300 20,67 |
0-1,6 0-0.06 |
82 3,228 |
124 4.882 |
44 1.732 |
| 65 2,5 |
73,00 2,875 |
300 20,67 |
0-1,6 0-0.06 |
96 3.780 |
148 5,827 |
44 1.732 |
| 65 | 76,10 3.000 |
300 20,67 |
0-1,6 0-0.06 |
100 3.937 |
152 5.984 |
44 1.732 |
| 80 3 |
88,90 3.500 |
300 20,67 |
0-1,6 0-0.06 |
113 4.449 |
166 6,535 |
44 1.732 |
| 100 4 |
114,3 4.500 |
300 20,67 |
0-3,2 0-0.13 |
140 5.512 |
193 7,598 |
48 1.890 |
| 125 5 |
141.3 5.563 |
300 20,67 |
0-3,2 0-0.13 |
167 6,575 |
222 8.740 |
50 1.969 |
| 150 6 |
168,3 6,625 |
300 20,67 |
0-3,2 0-0.13 |
196 7.717 |
252 9,921 |
55 2.165 |
|
200 số 8 |
219.10 8.625 |
300 20,67 |
0-3,2 0-0.13 |
314 12.362 |
377 14,83 |
60 2.362 |
|
250 10 |
273,00 10,75 |
300 20,67 |
0-3,2 0-0.13 |
314 12.362 |
377 14.843 |
50 2.363 |
|
300 12 |
323,90 12,75 |
300 20,67 |
0-3,2 0-0.13 |
366 14,409 |
435 17.126 |
64 2,520 |
Các ứng dụng
| Nước sạch | Chống thấm ngược |Hệ thống RO, Siêu lọc |Hệ thống UF, khử mặn nước biển, |
| Nước thải | Xử lý nước, xử lý nước thải, khử mặn nước biển, nhà máy xử lý nước thải |
| Đường ống có rãnh | Phòng cháy chữa cháy, xây dựng công nghiệp, hàng hải, khai thác mỏ, dầu khí và hóa chất, phát điện |
